PostHeaderIcon Установка сигнализации на скутер, мопед

podkluchit-signalizСигнализация – один из самых действенных способов спугнуть вора, который делает попытку украсть ваш скутер, мопед или же их части. Но даже не смотря на эту меру предосторожности, скутеры и мопеды подвергаются воровству довольно часто. Раньше о сигнализации на скутере слышали очень мало, а пользовались ей тем более единицы. Скорее всего это происходило в силу высокой стоимости комплекта, если сравнивать общую стоимость мототранспорта. Другими словами, раньше было совершенно бессмысленно устанавливать сигнализацию на свой аппарат, ведь она могла обойтись хозяину едва ли не в половину стоимости его транспортного средства.

Именно по этой причине, множество японских б/у скутеров и мопедов не имеют сигнализации, как в частности и Европейских. Сегодня на рынке можно купить бюджетную, но довольно качественно изготовленную сигнализацию для мототехники — мотоциклов, скутеров, мопедов. Эти недорогие сигнализационные устройства могут позволить себе практически любые слои населения.

Немного о комплекте китайской сигнализации

Если верить статистике, то скутеры и мопеды воруют гораздо реже если они оборудованы сигнализацией. Однако должно быть понятно, что на все 100% нельзя быть уверенным в том, что с сигнализацией технику украсть не возможно. Но все же, если ваш скутер или мопед располагается на неохраняемом стояночном месте или под открытым небом, то вероятнее всего, что сигнализация в таком случаи не помешает. Некоторые находят выход и используют специальный замок на дисковом тормозе, другие же применяют простую цепь с замком.

Устанавливается сиг-нализация на скутера и мопеды как японские и китайские очень легко, но при самом выборе нужно быть внимательным, чтобы понять, какой из вариантов подходит именно вам. Будет ли подходящим конкретный вариант для вашего транспорта. На сегодняшний день просто множество сигнализаций продаются в интернет магазинах и цены более доступны рыночных. В основном это комплекты изготовленные в Китае, которые предусмотрены на установку мототехники, скутеров и мопедов.

Зачастую в наборе имеется стандартные части — центральный блок, сирена, брелки, жгут проводов и колодка контактов, а также должно неотъемлемой частью быть руководство по эксплуатации.

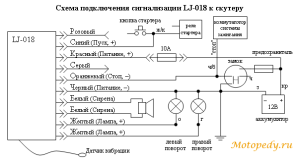

Ниже приведена схема для китайских скутеров:
shema-podk-signaliz

Подготовка места для сигнализации на скутер

Чтобы произвести правильную установку сигнализации на ваш скутер, нужно заняться демонтажом переднего пластика, для того, чтобы добраться до необходимых нам разъемов и контактов. Насколько близко или далеко установлен аккумулятор значения не имеет. Ну а пластик снимается с помощью откручивания болтов и саморезов, которые крепят его к центральному пластику (все зависит от вашей модели).

В установке сигнализации на скутера китайского производства и скутеров Honda практически нет никакого отличия. Сегодня мы углубимся в процесс установки именно на эти агрегаты. Если в комплекте присутствует инструкция, то в ней нужно отметить места в проводке, в которые будет подключена проводка вашей сигнализации. Первое, что нужно сделать, отключить фишку от замка зажигания, тем самым обезопасив процесс установки. После этого необходимо найти главный жгут проводки в скутере, зачастую он находится в кожухе (трубке) или изолирован в специальную ленту. В более подходящем месте жгута проводки нужно убрать изоляцию, чтобы иметь доступ ко всем проводам без исключения. Среди прочих, вам будут нужны оранжевый, голубой и желто-красные провода. Каждый из этих проводов нужно зачистить от изоляции до 7 мм и аккуратно оголить проводку, не порезав провод. В другом способе повреждение изоляции не требуется и здесь есть возможность подключить проводку сигнализации к контактам фишки. Вы вправе выбирать более подходящий вариант именно в вашем случаи. Для начинающих скутеристов будет проще произвести простую врезку в проводку.

Следующий этап — замок зажигания. После того, как фишка не имеет соединения с замком, можно смело выполнять работу, не опасаясь, что при малейшей ошибке произойдет короткое замыкание. Отметив расстояние примерно в 5 мм от фишки на красном проводе, нужно оголить его участок до 7 мм и тоже самое проделать на черном проводе. Провод черно-белый идет в замок зажигания, его нужно разрезать и зачистить края. На этом работа со всей подготовкой проводки скутера завершена, следующий этап — жгут от сигнализации.

Готовим проводку сигнализации

В первую очередь определяем место под центральный блок. Под передним пластиком возможность разместить блок всегда найдется. Центральный блок лучше приклеивать на двухсторонний клеящую деталь (зачастую находится в комплекте) на внутреннюю сторону пластика центрального (которыми могут быть части бардачка изнутри. В отсутствии клеящей детали, ее можно заменить с помощью двустороннего скотча. Перед приклеиванием пластик обязательно очищается от пыли и грязи и обезжиривается для лучшей схватки. Стоит посмотреть, чтобы отсутствовал контакт блока сигнализации с тросиками, жгутами проводки скутера, или же другими элементами при совершении поворота руля.

После того, как вы определили выбор места главного блока, нужно рассчитать длину проводов, которые идут в комплекте сигнализации. Они, в основном, предусмотрены с запасом, поэтому лучше их укоротить, нежели удлинять под пластиком. С черным проводом сигнализации не нужно делать ничего, так как он крепится к массе скутера (бывает что такой провод отсутствует). Массу найти не сложно, ведь ее расположение часто бывает в наличии крепления пластика или на раме. Все провода кроме черного нужно отмерить по длине и обрезать, но не забыть оставить запас для укладки. Все концы проводков блока сигнализации зачищаются на 1,5 — 2 см и между ними делается скрутка. Теперь, подключаем сигнализацию к скутеру.

Как правильно подключить сигнализацию к скутеру

После того как вы выполнили все перечисленные действия, остался последний этап — подключение сигнализации к скутеру. В жгуте берем красный провод сигнализации и делаем соединение с красным проводом, который находится возле замка зажигания методом скрутки. В этом же жгуте берем оранжевый провод и соединяем с черным проводом находящимся возле замка. Перерезанный предварительно черно-белый проводок возле замка зажигания подключаем с серым и розовым проводами от жгута сигнализации, но соединяем — розовый к концу который идет со стороны замка, а серый — со стороны фишечки (очень важно!). Оголенные контакты следует хорошо изолировать изолентой.

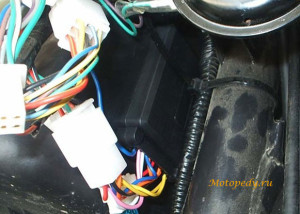

signaliz-skuteraДалее, мы находим три зачищенных предварительно проводка в главном жгуте скутера — оранжевый, голубой и желто-красный. В жгуте сигнализации находим два желтых провода и подключаем их с оранжевым и голубым проводами скутера, а синий от сигнализации — соединяем с желто-красным. Не забываем изолировать оголенные контакты. Если существует черный провод, крепим его к массе скутера. После этого, для удобства укладки и защиты от всевозможных повреждений, жгуты обматываются изолентой. В завершении операции подключаем фишку замка зажигания, сигнализации и сирены.

На скутер установлена громкая сирена, которая может сработать даже от незначительной вибрации пластика. Есть возможность для запуска двигателя с кнопки на пульте или выключение зажигания. С помощью пульта сигнализация включается и выключается.
